Схема подключения магнитолы 2 дин 7018B wilkYdin к автомобилю

В данной статье постараемся осветить наиболее частые вопросы обладателей популярной модели автомагнитолы 7018B. Данная магнитола является универсальной и имеет стандарт размера 2 дин.

Подключение магнитолы 2 дин к автомобилю. Инструкция и описание основных функций

Распиновка автомагнитолы 7018B wilkYdin (подключение)

Схема подключения магнитолы типоразмера 2 дин является универсальной и подобна большинству других стандартных автомагнитол. Магнитола обладает стандартным универсальным разъемом ISO.

Автомагнитола 7018B wilkYdin имеет два разъема – кабеля подключения.

Кабель A – отвечает за питание и контроль устройств.

Процесс правильного подключения важен для того, чтобы автомагнитола была правильно подсоеденина к кабелям питания, что обеспечит сохранение настроек при заглушенном автомобиле. Для включения магнитолы 2 din 7018B необходимо подключить всего 3 провода из шлейфа А. Красный, Желтый, Черный.

• Красный – подключается к сигнальному проводу зажигания ACC (12V). Это необходимо для подачи напряжения в момент включения автомобиля, что обеспечивает автоматическое включение магнитолы.
• Желтый – это кабель постоянного тока +12V, который поддерживает заряд, идущий от АКБ. Это подключение позволяет быть автомагнитоле 2 дин постоянно подключенной к сети питания и сохранять все настройки (дата, время, язык, эквалайзер и пр.) даже в выключенном состоянии.
• Черный – минусовой кабель, или как еще называют – масса или земля (GND), замыкает электроцепь.

Кабель В – 8 пинов – выходов для подключения динамиков. Цвета, а также полюсность (плюсы и минусы) указаны на схеме. К каждому динамику подключается два провода + и -. Цвет соответствует местоположению колонки.

---

Настройка и управление Радио

Убедитесь, что антенна подключена в разъем для антенны на магнитоле.

1. AS – автоматический поиск станций. Произойдет сканирование всех доступных частот, которые будут автоматически сохранены.
2. FM1 / FM2 / FM3 – переключает наборы сохраненных радиостанций  – по 6 станицй. Итого запомнить можно до 18 радиостанций. Чтобы сохранить текущую станцию, нужно нажать и подержать кнопку канала, тогда частота на нем изменится на текущую и она сохранится.
3. PS – режим ручного поиска – осуществляет сканирование от текущей частоты до поимки следующей радиостанции.
4. EQ – настройки эквалайзера и распределение баланса аудио по салону автомобиля.
5. LOC – переключение режима приема радиостанций. LOC – локальный прием радиостанций, повторное нажатие — активируется DX (прием станций текущего диапазона).
   • LOCAL — местный режим, полезно включать, если вы живете в крупном городе, например Москва. Но при этом многие радиостанции исчезают, остаются только местные. В небольших городах толку мало — местные радиостанции могут иметь плохой прием, звук, тихая громкость.
   • DX — предназначен для приема станций с дальнего расстояния, которые имеют слабый сигнал (рекомендуется).
6. Моно / Стерео – переключение режима воспроизведения на моно или стерео.
7. Сохраненные радиостанции – сохраняются при автоматическим сканировани (1). Также можно установить любую волну вручную. Для этого, находясь на текущей нужной радиоволне, нажмите и подержите одну из кнопок. Частота станции зафиксируется на ней.
8. Переключение по сохраненным станциям.

---

Быстрая настройка звука и экрана

Для быстрой настройки частот, распределения звука по салону, эквалайзера и изображения экрана воспользуйтесь регулятором громкости.

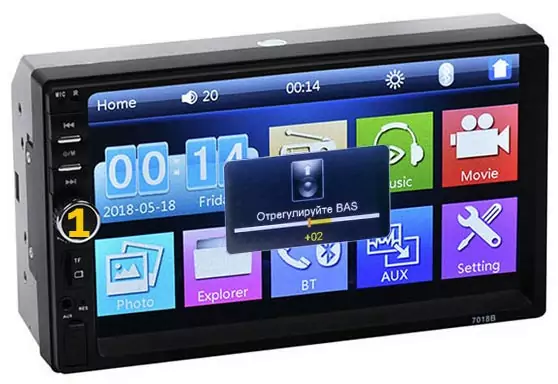

Нажмите на регулятор (1) и подержите около секунды, появится окно с указанием опции в центре экрана. Находясь на данной опции, отрегулируйте ее вращением регулятора.

Повторное короткое нажатие приведет к смене на следующую опцию. Порядок опций настройки:

• BAS – регулировка нижних частот
• TRE – регулировка средних частот
• BAL – смещение звука в правую или левую часть салона
• ФАД – смещение звука в переднюю или заднюю часть салона
• EQ – переключение предустановленных режимов эквалайзера
• Усиление громкости

Настройка экрана магнитолы 7018B wilkYdin

• Яркость
• Контрастность
• Насыщенность
• Оттенок

---

Воспроизведение с карт памяти USB / MicroDS (TF)

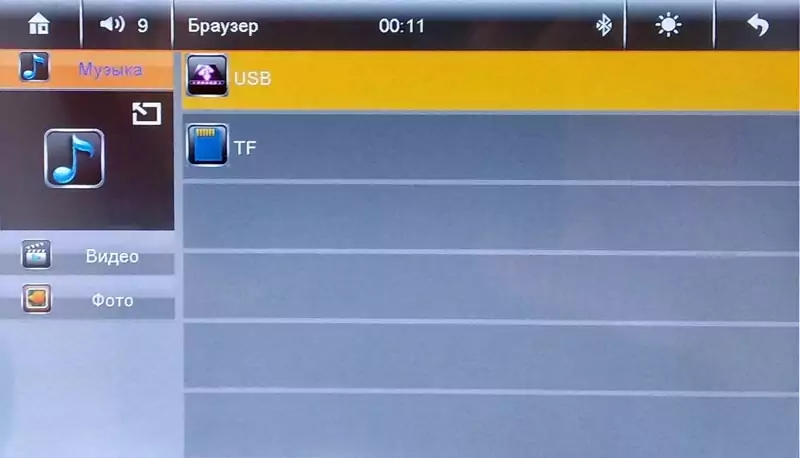

Магнитола 7018B wilkYdin предоставляет удобный проводник файлов внешних носителей. Вы можете одновременно использовать USB флеш карту и MicroSD (TF) карту. Вы сможете выбрать “Проводник” для того чтобы просматривать все содержимое носителей в браузере. Слоты для подключения USB и TF карты находятся на передней панели автомагнитолы.

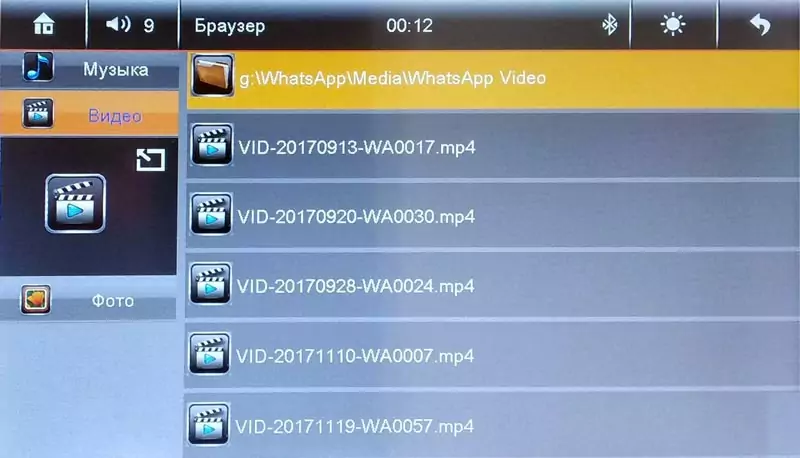

Также, вы можете выбрать один из пунктов основного меню на главном экране магнитолы – Аудио / Кино / Фото – тогда браузер отсортирует все данные на носителях по соответствующему типу файлов, которые вы также сможете просматривать и выбирать. Возможен запуск слайдшоу из фото файлов.

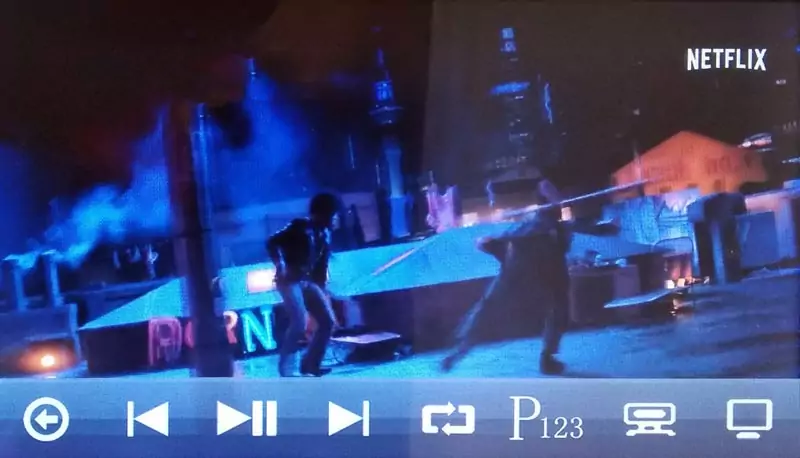

В процессе проигрывания видео, коснитесь экрана, чтобы вызвать дополнительное меню управления просмотром.

---

Пульт Д/У – описание функций

Если у вас по какой-то причине такого пульта не оказалось в комплекте, вы можете приобрести аналог. Единственное, что все же рекомендуем уточнить у продавца, совместим ли он с вашей моделью магнитолы. Как правило, такие пульты универсальны и ИК частоты множества простых магнитол уже настроены под них.

---

Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

На данной модели автомагнитолы доступна функция подключения одного набора штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления.

Для подключения мультируля нужно корректно определить провод, отвечающий за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.

Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:

• Steering_Wheel Remocon – провод питания кнопок и
• Steering_Wheel Remocon_GND – провод заземления кнопок.

После того, как провода определены, вам нужно:

1. Подключить провод от автомагнитолы А3 (коричневый) к Steering_Wheel Remocon.
2. Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.

На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.

Обучение кнопок руля на магнитоле 7018B

Перейдите в Настройки и  выберите пункт “Рулевое упр.”

Для обучения необходимо выбрать функцию и послать сигнал с соответствующей кнопки на руле. Затем сохраните.

Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.

Подключение камеры заднего вида к магнитоле

Чаще всего в комплекте автомагнитолы вы обнаружите камеру заднего вида с комплектом проводов. Обычно она имеет форму кубика, но есть и округлые варианты. Установить и подключить такую камеру на самом деле не сложно, если у вас есть время и желание повозиться, то вы сможете сэкономить на услугах специалистов.

Будьте готовы к тому, что вам потребуется продумать как протянуть провод с задней части автомобиля к магнитоле. Обычно это делается по переферии машины под кожухами. Перед началом работ рекомендуем ознакомиться с подробной инструкцией и видео, где мы рассказали о том, какие провода куда подключать и для чего они.
