Инструкция автомагнитолы на Андроид 10 / А750, А770, А716, А718, А660, А760

Распиновка автомагнитолы на Андроид 10 (подключение)



Установка русского языка и даты

Для выбора русского языка (например после сброса настроек) войдите в Настройки через главный экран или вытяните панель управления сверху и выберите Настройки.
Если активирован английский язык (по умолчанию), то пролистайте меню настроек в самый низ:

More Settings -> Language & Input -> Language Settings -> Add a Language -> Нажмите значок лупы в правом углу -> Начните вводить “rus” (появится Русский), выберите его, нажмите Россия.
Теперь нужно перетащить строчку с русским языком на первое место. Зажмите эту строчку, она активируется, двигайте вверх, отпускайте. Все, русский язык активирован.

Синхронизация даты по сети

При этом режиме магнитола синхронизирует ваше текущее время автоматически при подключении к Wi-Fi. Для настройки даты можно нажать на часы на главном (домашнем) экране, либо зайти через настройки (если активирован русский язык):

Настройки -> Больше настроек -> Дата и Время -> Синхронизация по сети.

После чего нужно установить ваш часовой пояс (пункт меню ниже). Отобразится корректное время. Если магнитола подключена корректно, то ей больше не нужно подключаться к сети для синхронизации времени. Она сохранит настройки и благодаря постоянному питанию от аккумулятора будет сохранять текущее время. Время собьется, если магнитола будет полностью обесточена, тогда потребуется подключить ее к wi-fi и время опять станет корректным (дополнительные настройки пояса не потребуются).


Изменение дизайна интерфейса

Автомагнитолы на системе Андроид 10 (модели А750, А716, А660, А760) обладают встроенной возможностью изменения вида главного экрана и экрана приложений.

Для изменения дизайна и выбора одного из 16 вариантов главного экрана нужно:

  1. Находясь на главном экране произвести длительное касание пустой области экрана. В нижней части появятся иконки с вариантами интерфейса.
  2. Нажать на вариант нового интерфейса, он сразу активируется.
  3. Нажмите на пустую область, чтобы варианты исчезли.

Произведите аналогичные действия, находясь на экране приложений для изменения вида иконок приложений (6 вариантов).


Активация двойного экрана

Вы можете использовать одновременно два приложения на одном экране. Для активации функции «Сплит-скрин» зайдите в список запущенных приложений (1), прижмите нужное приложение и перетащите в нужную сторону экрана (на серый фон). Потом кликните на второе приложение, оно откроется на другой половине экрана. Для отмены потяните за ярлычок (2).


Эквалайзер, настройки звука и баланса

Чтобы попасть в раздел настроек звука нужно открыть меню Приложений и нажать иконку “Аудио настройки”. Также в раздел эквалайзера вы можете попасть, находясь в разделе Музыка (соответствующий значок в нижней части экрана).

Баланс звука – громкость при активированной камере заднего вида”, громкость Bluetooth настраивается в пункте “Настройки звука” (значок на вытягиваемой сверху панельке) или через “Настройки” -> Аудио (объем).


Скачивание и установка приложений

Для установки приложений из Play Market вам необходимо авторизоваться. Зайдите в Приложения -> Play Маркет – при первом входе начнется “Проверка”.

Важно! Убедитесь, что на магнитоле выставлено корректное текущее время и хороший сигнал wi-fi, иначе Проверка – выдаст ошибку.


Обратите внимание, что при первой авторизации процесс “Проверки” может выполнятся достаточно долго – около минуты. Пожалуйста, наберитесь терпения и подождите, пока на экране пропадет вращающийся круг и появится поле для ввода вашей гугл почты (аккаунта).

После авторизации в Play Маркет вы сможете искать и скачивать приложения, аналогично, как и на вашем смартфоне. Пожалуйста, учтите, что магнитола не обладает такой же высокой производительностью, как ваш смартфон и на скачивание и установку приложения может потребоваться больше времени. Пожалуйста, будьте терпиливы.

Для удаления приложения прижмите иконку этого приложения на пару секунд, появится окно с подтверждением удаления. Нажмите “Да”.

ВОПРОС: Процесс проверки при первой авторизации в Play Market происходит слишком долго. В чем может быть причина?
ОТВЕТ: Такое возможно, если система запустила автоматическое обновление приложений при подключении к Wi-fi. Проверить это можно, вытянув верхнюю панель. В случае обновления под ней отобразится диспетчер загрузки обновления. Нужно подождать или отменить обновление вручную.


Подключение смартфона по MirrorLink (Phonelink)

Функция подключения экрана телефона к магнитоле доступна через USB провод и через Wi-fi для смартфонов на Android. И только через Wi-fi для iPhone.
Обратите внимание, что сенсорное управление смартфоном через экран магнитолы возможно только при подключении через USB. Для вывода звука, необходимо параллельно подключить ваш смартфон через Bluetooth. При первом подключении потребуется сделать ряд действитй.

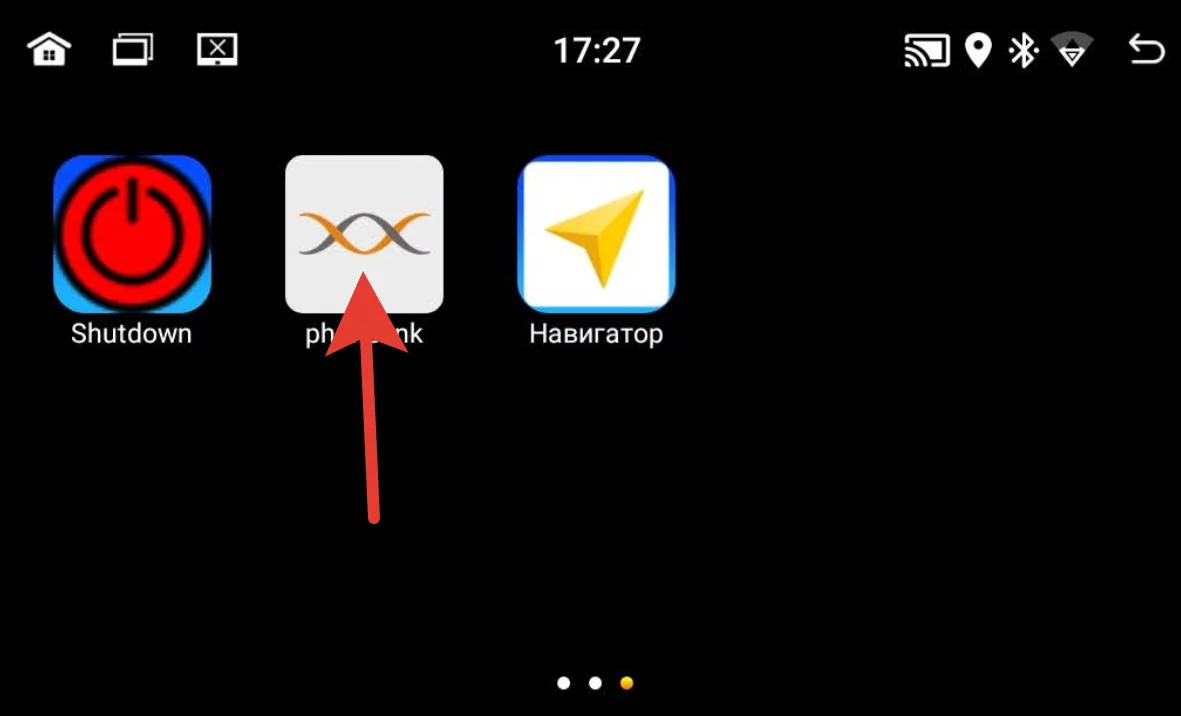

1. Откройте приложение phonelink на магнитоле (меню Приложения -> phonelink (на последнем экране).

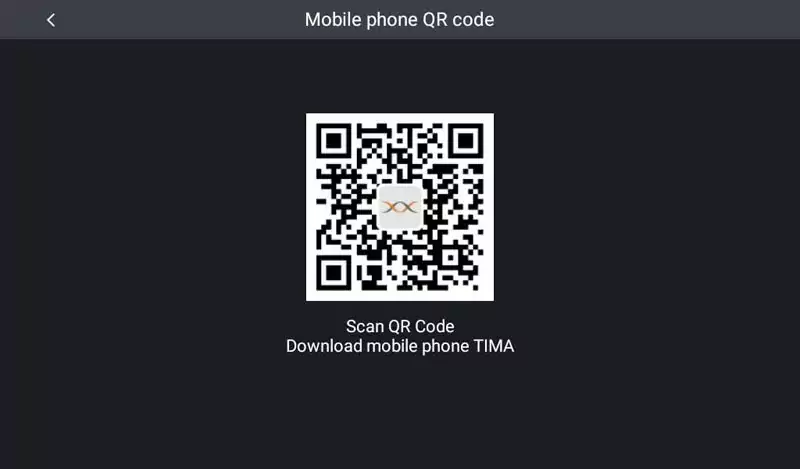

2. Выберите Mobile phone QR code

Откроется QR ссылка для скачивания и установки приложения TimaAvn.

3. Подключение Андроид смартфона через USB:

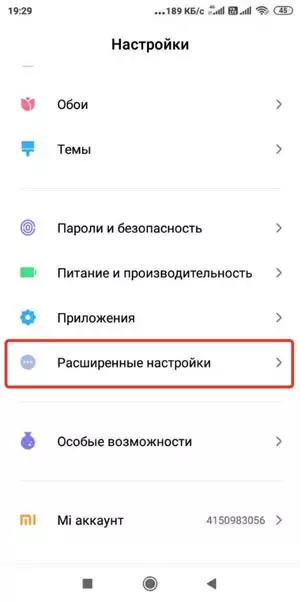

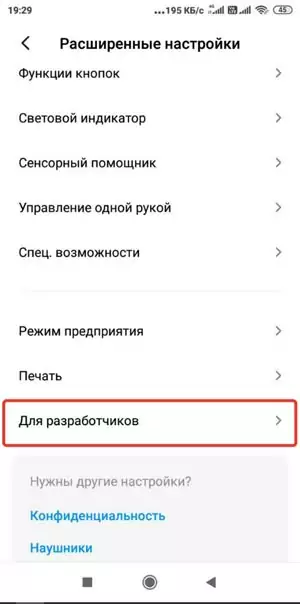

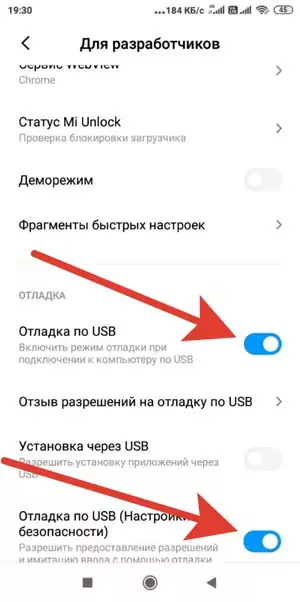

Перед подключением смартфона к магнитоле необходимо в настройках телефона зайти в режим разарботчика и включить опцию Отладка по USB, а также активировать пункт Отладка по USB (настройки безопасности) – это необходимо для управления телефоном через экран магнитолы. Данное действие проводится один раз.

Далее:

  • Подключите смартфон к магнитоле через USB провод, начнется зарядка.
  • Запустите приложение TimaAvn на смартфоне.
  • Откройте phonelink на магнитоле и выберите режим Android USB. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:

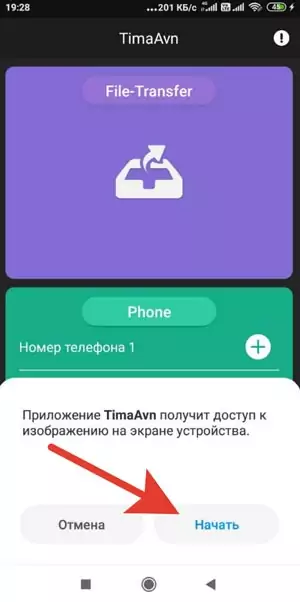

  • После того, как на смартфоне появится диалоговое окно, нажмите начать.

Дальнейшее подключение делается буквально в несколько кликов. Просто запустите приложения на смартфоне и на магнитоле, выберите режим и нажмите “Начать” на смартфоне.

4. Подключение Андроид смартфона через Wi-fi:

  • Активируйте точку доступа на вашем смартфоне и подключите к ней магнитолу по wi-fi.
  • Запустите приложение TimaAvn на смартфоне.
  • Откройте приложение phonelink на магнитоле и выберите пункт Android WIFI. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:

  • На экране смартфона появится диалоговое окно. Нажмите “Начать”.  Экран смартфона отобразится на экране магнитолы.

Обратите внимание: Управление смартфоном через экран магнитолы при подключении по WIFI недоступно. Также скорость обмена информацией может быть ниже, чем при подключении через USB – изображение может передаваться с небольшой задержкой.


Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

На моделях автомагнитол A750, A760, А716, A660 доступна функция подключения 2-х комплектов штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления основными функциями магнитолы.

Для подключения мультируля нужно корректно определить два провода (или один), отвечающие за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.

Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:

  • Steering_Wheel Remocon – провод питания кнопок и
  • Steering_Wheel Remocon_GND – провод заземления кнопок (смотрите пример схемы распиновки Kia Sportage).

После того, как провода определены, вам нужно:

  1. Подключить провод от автомагнитолы KEY1 к Steering_Wheel Remocon (и KEY2 к аналогичному, если у вас два комплекта нарульных контроллеров).
  2. Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.

На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.

Обучение кнопок руля на магнитоле с ОС Андроид 10

Зайдите в меню приложений и выберите “Кнопка рулевого колеса”.

Войдите в первый пункт “Кнопка выбора”.

Отметьте функции, к которым хотите привязать рулевые кнопки. Нажмите OK.

Нажмите “Начало”. Выберите функцию и продолжительно нажмите сооветствующую кнопку на руле. Должно появиться сообщение, что кнопка удачно определена. Также сделайте и с остальными функциями. После этого сохраните настройки – последний пункт.

Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.


Доступ к заводским настройкам

Для доступа к управлению заводскими настройками перейдите в меню Настройки -> Заводская настройка, введите Код: 1234 (и нажать В порядке).


Подсветка сенсорных кнопок боковой панели

На данных моделях автомагнитол возможна активация подсветки сенсорных кнопок управления на боковой панели (только один лунный цвет).
Для активации подсветки:

  1. Зайдите в раздел “Заводская настройка” (см. пункт выше).
  2. Выберите “Настройки ярких огней”.
  3. В правой верхней части экрана измените пункт “Руководство по эксплуатации” на “Авто”.

Подсветка активирована.


Настройка кнопок сенсорной панели

Функции кнопок боковой сенсорной панели установлены по умолчанию, но может случиться, что по каким-то причинам данные настройки сбились.

Для установки функций сенсорной панели потребуется сделать несколько простых шагов.
Войдите в меню заводские настройки:

  1. Настройки -> Заводская настройка -> Пароль (1234) (нажать “В Пордяке”).
  2. Далее выберите пункт “Обучение сенсорной кнопке“.
  3. Нажмите “Начало”. Далее выберите функцию и нажмите соответствующую кнопку на сенсорной панели.
    После того, как установите все кнопки, нажиите “Конец”.

Как выбрать наилучший усилитель для магнитолы в авто

Выбор усилителя не менее не простая задача, чем выбор автомагнитолы для вашего автомобиля. В этом вопросе нужно быть подкованным технически. Предлагаем вам ознакомиться с главными понятиями усилителей, какие виды автоусилителей звука бывают, какие сегодня бренды наиболее популярны и надежны в этой нише.

И, главное, как выбрать подходящий именно вам усилитель звука в машину. Передя по ссылке вы узнаете, что такое одноканальные, двухканальные и 4-х канальные усилители и в чем отличие данных разновидностей. Также вам представится рейтинг различных многоканальных вариантов усилителей. Читайте о ТОП-20 лучших автомобильных усилителей на 2022 год.

40 комментариев к “Инструкция автомагнитолы на Андроид 10 / А750, А770, А716, А718, А660, А760

  1. модель 8227 L НЕ ЗАПОМИНАЕТ радиоканалы и не начинает работу с того места где была выключена подскажите что нужно сделать

  2. андроид 10 . Прошу помощи. При включении магнитолы не включаются прежние программы а как указано в инструкции.Все начинается с начала как музыка так и радио приходится каждый раз после поворота ключа зажигания призводить поиск радио станций

  3. Здравствуйте,подскажите пожалуйста,как установить на магнитолу автомобильное меню??? Магнитола А 770

  4. Здравствуйте, при подключение камеры заднего вида, разъём F нужен или достаточно того, что подключение через розовый провод BACK и желтый тюльпан? Не могу подключить камеру заднего вида картинку не выводит на магнитолу! Разъёмы один в один как у вас на схеме!

    1. Здравствуйте, видео вход от камеры заднего вида осуществляется через желтый тюльпан, который подключается через разъем F. В комплекте магнитолы, если вы приобретали у нас, идет специальный короткий кабель, который вставляется в разъем F (с выходом для тюльпана).

      Пожалуйста, ознакомьтесь с подробной инструкцией и видео о подключении камеры заднего вида.
      Обратите внимание, необходимо, чтобы красный проводок видеокабеля (желтые тюльпаны на концах), подключался к розовому проводу из основного шлейфа (back / reverse).

      Через него приходит +12 вольт с другого конца видеопровода (от питания задних фонарей) и активирует автоматическое отображене камеры на экране магнитолы.
      Здесь подробная инструкция и видео: https://smart-auto.shop/connect-rare-camera-magnitola/

  5. Здравствуйте, у меня новая китайская магнитола Android 11. Недавно стала самопроизвольно включаться и запускать приложения например музыку при выключенном зажигании. Может это из -за спящего режима?

    1. Здравствуйте, сложно ответить дистанционно. Скорее, это вопрос к автоэлектрикам. Возможно подключение не совсем корректное или замыкание каких-либо контактов. Лучше всего обратиться в автосервис, чтобы диагностировать в чем именно проблема.

    2. Установил магнитолу, штатную на ф. Фокус 2, за ночь сел аккумулятор, что делать?

  6. Как сменить пароль на блютузе, есть ли еще какие либо скрытые настройки?

  7. подскажите пожалуйста – у меня в комплекте Srnubi Android был куллер на охлаждение и как оказалось он жутко гудит при работе. Можно ли его отключать в самой магнитоле, или только путем снятия фишки?

    1. Здравствуйте, к сожалению, мы не располагаем информацией об указанной модели магнитолы. Но, можем предположить, что скорее всего отключить кулер получится путем отключения у него питания физически. Возможно есть какое-то приложение для управления кулером на вашей магнитоле. Лучше всего этот вопрос поизучать в интернете.

  8. Здравствуйте. Магнитолла А750. Перестали скачиватся приложения с Плей Маркет и не получается установить сопряжение с ELM 327. Как решить проблему? Спасибо

    1. Здравствуйте, проблема со скачиваеним приложений через Play Market возникает в связи с ограничением работы сервиса на территории России по политическим причинам. Так же, как и на смартфонах. Можно попробовать скачать на флешку нужное приложение из открытых источников из интернета, подключить флешку с файлом .apk и установить приложение на магнитолу.
      Сопряжение с адаптером может устанавливаться через Bluetooth соединение, так же как и на смартфоне. Для дальнейшей работы с адаптером нужно смотреть прилагаемую к сканеру инструкцию. Возможно, понадобится установка соответствующего приложения.

      1. настройки пароля блютуза бы были на магнитоле- и проблем бы с ЕЛМ327 ни у кого не возникало…

  9. Добрый день, подскажите пожалуйста купил магнитолу А 716 не могу настроить мульти руль на Шевроле Лачетти ,настройка обучению кнопок не помогает . Нашёл в настройках выбор “банка”
    выбирается марка и модель машины, а так же выбор переходника из чего следует вопрос : ” АААААААААА помогите , настроить “

    1. Здравствуйте, подробная инструкция по настройке мультируля описана в данном материале. Попробуйте выполнить все описанные шаги по пунктно. Возможно проблема в определнии и подключении кабелей. “Банка” в данном случае вряд ли вам поможет. Данная опция может использоваться для настройки некоторых опций через подходящий для конкретной марки Can Bus. Попробуйте провод заземления запитать на массу авто – на какой-либо болт, примыкающий к корпусу автомобиля. Возможно вам лучше обратиться к специалисту, который поможет подключить мультируль.

  10. Здравствуйте, Андроид 10, 2дин 1\16 гб .Все работало хорошо пока я не захотел еще лучше и полез бродить по настройкам. Результат прогулки, на камере зад.вида к динамической разметке добавилась еще одна. Как вернуть обратно не знаю.

    1. А у меня после сброса пропала наоборот с концами…..

  11. Здравствуйте, купил магнитолу Wilkydin A718. После установки заметил что вентилятор работает постоянно,не отключается в чём может быть причина?

    1. Здравствуйте, вы правы, кулер работает постоянно, обеспечивает оптимальную температуру магнитолы и предохраняет от перегрева, что увеличивает срок службы процессоров, усилителя и магнитолы в целом. Потребление вентилятора составляет 0,1 А.

  12. Здравствуйте.Магнитола А770 не видит спутников.Установил Навител,то же самое.Не видит ни одного спутника.Магнитола куплена через Озон несколько дней назад.Что делать?

    1. Здравствуйте, протестиируем дополнительно данный момент и ответим вам по электронной почте.

  13. Добрый утро! Приобрёл магнитолу А770 6.03.2022 установили 8.03.22 работала день,сегодня завожу машину загорелось wilkYdin, а потом слово Android полчаса ехал до работы она так и не отдуплилась. Подскажите пожалуйста,что делать?

    1. Здравствуйте, пожалуйста, попробуйте произвести сброс всех настроек до заводских и посмотрите на поведение.

  14. Магнитола андроид 10 не видит usb порты. Что может быть? В какие настройки нужно войти для подключения usb?

  15. Доброго времени суток. Установил в авто магнитолу А770. Не подключил только заднюю камеру. Не успел – оставил на выходные. Всё работало стабильно 2 дня. И радио и музыка и навигатор. Сегодня включаю её – вижу только светло-серый экран. Ждал долго. Минут 10 точно. Думал проморгается. Включал-выключал… Не проморгалось. Научите пожалуйста, что с этим делать?

    1. Здравствуйте, ответили вам на электронную юпочту.

  16. Доброго времени суток.
    НЕ нашёл в инструкциях и видео в интернетах назначение двух жёлтых отдельно торчащих проводов на штекере камеры заднего вида
    скажите пожалуйста, к чему их подключать?
    Магнитола А-770. Спасибо

    1. Здравствуйте, для подключения камеры заднего вида данные провода не требуются, только видео вход RCA. Это дополнительные выводы, возможно, для подключения каких-либо иных уcтройств.

  17. Магнитола А760 не работает или не активирован микрофон, не слышит как в телефоне, так и в поисковиках приложений. Это проблема в настройках или брак магнитолы?

    1. Добрый день, встроенный микрофон должен быть по умолчанию активирован. Дополнительных настроек для него нет. Как правило на небольшом расстоянии микрофон принимает сигнал нормально. Но, бывает, что требуется больше мощности для качественной связи. Встроенный микрофон находится на отдельной плате и обнаружить его очень легко, если снять металлическую панель с экрана магнитолы. Можно попробовать просто заменить штатный микрофон на более чувстивтельный – к примеру из старого телефона. Или вывести от него провод +/- для подключения наружного микрофона. Это поможет решить проблему чуствительности самым бюджетным и простым способом.

  18. Я смотрю здесь могут подсказать. Производитель sprd New Zenith, Модель s9863a1h10_Natv.
    Архитектура ядра 8x ARM [email protected] Mg. Версия процессора Octa-UIS8581a. Android 10, 4/64GB. 2DIN, “9” дюймов.
    Сбросил до заводских настроек и перестали работать боковые сенсорные кнопки, Выкл, Домой, Назад, Гром+ и Гром-.
    В настройках где можно назначить значение этим кнопкам, во всех клеточках написано Другое, но их можно назначить.
    Включить Старт (Начало), затем квадратик Конфигурация, в сплывающем окне выбираю например Домой и нажимаю на кнопку Домой,
    в квадратике осталась надпись Домой. И так далее с другими квадратиками и кнопками все назначил и нажимаю стоп.
    Все иконки, и в верх, и вниз перепутались и невозможно ни куда попасть. Делаю пять пальцев на экран, через 5 секунд появляется калибровка экрана, произвожу, иногда на ресет жму, всё восстанавливается, сенсорные кнопки так и не работают и в настройках снова пустые клеточки.
    Не сохраняется в конфиге. Короче, не работают боковые, левые, сенсорные кнопки. Что делать подскажите.

    1. Здравствуйте, к сожалению, по вопросам вашей модели магнитолы мы не сможем дать компетентную рекомендацию, так как не занимаемся реализацией этого товара. Возможно, кто-нибудь из посетилелей сайта сможет помочь, если сталкивался с подобным.

      1. Здравствуйте, благодарю за ответ. Я просто не знаю, куда обращаться. Где купил: Audio Start – Интернет магазин. но они не могут подсказать, что делать. Спасибо.

  19. Подскажите не могу настроить радиоканалы, не находит! 2дин магнитола китайская андроид 10

    1. Здравствуйте, для поиска каналов нужно воспользоваться функцией автоматического поиска (значок с лупой). После сканирования все доступные радиостанции сохранятся. Обязательно убедитесь, что у вас подключена радиоантенна и нормальная сила сигнала.

  20. здравствуйте в заводских настройках убрал яркость экрана и не могу вернуть обратно так как экран темный как вернуть все назад. 2 .дин андроид 10,

    1. Здравствуйте, не совсем понятно, как это произошло, в каких именно настройках вы это сделали, каком пункте. Пожалуйста, опишите подробнее действия. Жесткая перезагрузка через кнопку RST на переденей панели не помогла?

  21. Универсальная автомагнитола 1 din android 10 экран 10″ / A66o
    WilkYdin скажите разъёмы дла подключения должны находиться сверху или снизу

    1. Здравствуйте, магнитола должна располагаться так, чтобы сенсорная панель управления с “кнопками” находилась к водительской стороне.
      Верх и низ магнитолы также можно определить по конусному расширению экрана. Более широкая часть – верх.
      В данном случае при правильном расположении, разъемы для подключения проводов будут находиться снизу.
