Камера заднего вида 12 светодиодов / Парковочная камера

(1 отзыв клиента)

580

2 в наличии

4 шт.

Доставка: 3 - 6 дн. СДЕК / Почта России (Точный расчёт при оформлении заказа)
Оплата: При получении /

580В корзину

Артикул: С641 Категория:

Автомобильная универсальная 12 светодиодная камера для записи реверсивного видео

Автомобильная камера заднего вида подходит для подключения к автомагнитоле, видеорегистратору, является незаменимым помощником при парковке и прочих маневрах задним ходом.

Длина провода: 6 метров.

Технические характеристики:

  • Фоточувствительные чипы: 7440 чипов.
  • Видеосистема по умолчанию Система NTSC.
  • Чувствительная область 4,08 мм x 3,12 мм.
  • Четкость: 480 твл. 6. Минимальная освещенность 0,01 лк.
  • Видеовыход 1.0vp-p, 75Ом 9. Потребляемая мощность 1Вт.
  • Электронный затвор (N) 160-1100000 (P) 150-1100000.
  • Рабочее напряжение постоянного тока 12 В (фактическое напряжение микросхемы 3,3 В).
  • Рабочая температура — от 20 до +80 RH95%. Максимальная степень водонепроницаемости: IP67.
  • Горизонтальная диагональ 170 градусов [фактический угол обзора 120 градусов].
  • Автоматический баланс белого.
  • SNR более 48 дБ.

Как подключить камеру заднего вида?

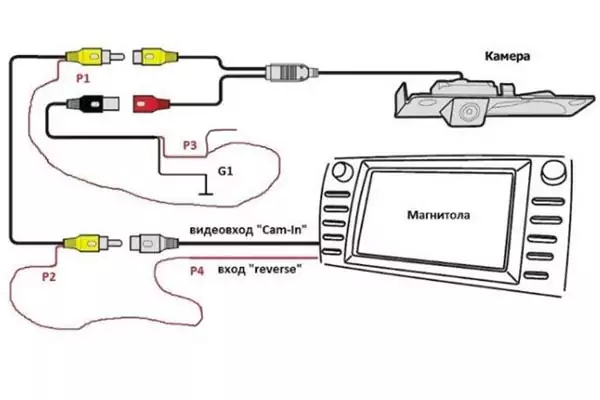

Схема Как подключить камеру заднего вида

Проводные устройства имеют три шнура: желтый, черный и красный. Чтобы подключить камеру заднего вида к монитору магнитолы или автомобиля, нужно выполнить следующие действия, согласно схеме:

После того, как оборудование установлено:

  1. Подключите длинный RCA кабель видеосигнала (желтые наконечники) — один конец к выходу от камеры (желтый), другой — к устройству вывода изображения — регистратору, магнитоле, монитору (в соответствующий видеовход).
  2. Красный проводок (P2), выходящий из желтого RCA разъема, который подключается к устройству, соединяется с контактом реверсивного сигнала на магнитоле (P4), регистраторе или мониторе (смотрите распиновку устройства, к которому подключаете, может обозначаться как BACK, REVERSE).
  3. Соедините красный (P1) c красным (P3) и подключите их плюсовому проводу заднего фонаря. Черный (G1) — заземление, масса, на корпус автомобиля.



Детали

Вес0.2 kg

1 отзыв на Камера заднего вида 12 светодиодов / Парковочная камера

  1. Сергей Дементьев (г. Пятигорск)

    Подключили, все показывает нормально, благодарю за схему, помогла.
